Эффект Бернулли в вентиляции и кондиционировании: как аэродинамика создает комфортный микроклимат
При проектировании климатических систем многие ориентируются исключительно на паспортную мощность оборудования: чем больше кубометров в час выдает вентилятор, тем лучше должен быть результат. Однако без учета базовых законов аэродинамики мощная приточная вентиляция и сплит-системы превращаются в источник назойливого гула, сквозняков по ногам и застойных душных зон в углах комнат. Закон Бернулли — это не абстрактная формула из учебника, а ключевой рабочий инструмент правильного распределения воздушных потоков.

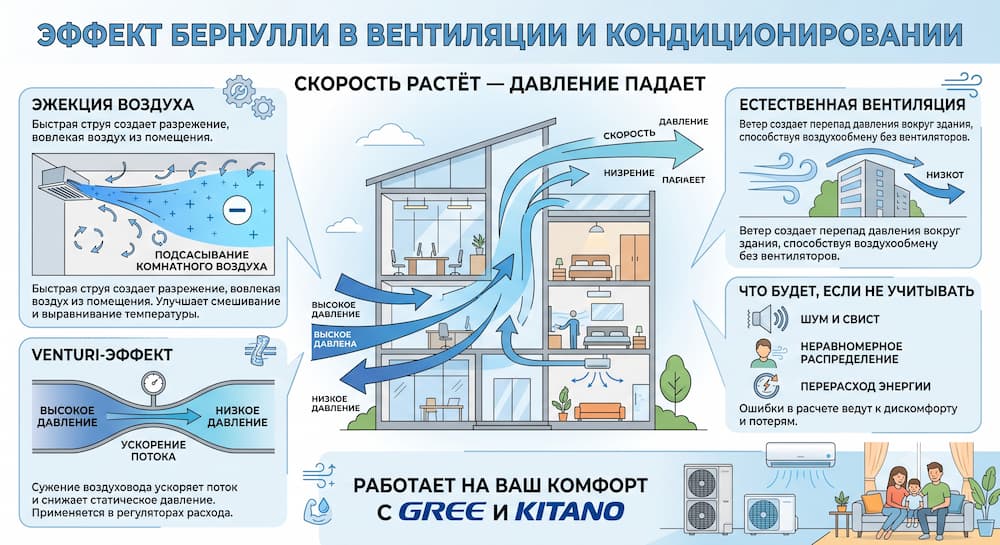

Эффект Бернулли
Свист и аэродинамический шум в каналах воздуховодов
Часто после завершения чистового ремонта при первом же включении приточной вентиляции вместо тихой работы жильцы слышат монотонный свист, вибрацию решеток и гул в запотолочном пространстве, из-за чего систему приходится выключать на ночь.
Резкое локальное заужение сечения воздуховодов монтажниками ради экономии высоты потолка провоцирует падение статического давления и возникновение турбулентных завихрений.
Согласно уравнению Даниила Бернулли, при постоянном расходе несжимаемой среды сумма статического и динамического давления остается неизменной. Когда воздушная масса попадает из широкого канала в узкий переходник или гофрированную трубу, линейная скорость потока резко возрастает, а статическое давление падает. Возникает эффект Вентури: ускоренный поток срывается с кромок фасонных изделий, порождая акустические шумы и многократный рост аэродинамического сопротивления сети.
Проектируйте трассы вентиляции с плавными конфузорами и диффузорами, сохраняя скорость движения воздуха в магистральных каналах жилых помещений в пределах 2,5–3,5 м/с, что полностью исключает паразитный гул и перегрузку электродвигателя приточной установки.
Эжекция и перемешивание воздушных масс диффузорами
В офисах или просторных гостиных нередко возникает неприятный контраст: прямо под внутренним блоком кондиционера или вентиляционной решеткой дует ледяной поток, вызывая простуды, а в двух метрах в глубине комнаты стоит тяжелый, непроветриваемый воздух.
Неправильный подбор формы щелевых диффузоров и жалюзи сплит-системы препятствует вовлечению комнатного объема воздуха в циркуляционный контур.
Высокоскоростная струя охлажденного воздуха, выходящая из сопла диффузора, формирует вокруг себя зону глубокого динамического разрежения за счет падения статического давления по закону Бернулли. Эта область пониженного давления начинает активно подсасывать (эжектировать) окружающий комнатный воздух, смешиваясь с ним еще в подпотолочном пространстве. За счет эффекта эжекции объем движущейся массы увеличивается в 3–5 раз, а температура струи плавно выравнивается до падения в зону нахождения людей.
Используйте вихревые и щелевые диффузоры с эффектом Коанда и Бернулли, направляя поток вдоль плоскости потолка: охлажденный воздух мягко ассимилирует комнатное тепло сверху вниз без образования зон прямого сквозняка.
Опрокидывание тяги в пассивных вентиляционных шахтах
В ветреную погоду из вытяжных решеток на кухне и в санузле вдруг начинает задувать холодный уличный воздух вместе с посторонними запахами из соседних квартир, полностью блокируя естественный воздухообмен в доме.
Аэродинамическое разрежение вокруг здания вступает в конфликт с гравитационным давлением внутри вытяжных вентиляционных каналов.
Ветер, огибающий фасад здания с высокой скоростью, создает с подветренной стороны мощную зону пониженного статического давления. Если в квартире герметично закрыты окна и нет приточного клапана, перепад давлений между улицей и вентканалом меняет знак. Воздух из шахты устремляется внутрь помещения в сторону зоны низкого давления, опрокидывая естественную тягу.
Оснащайте выходы вентиляционных каналов дефлекторами ЦАГИ или дефлекторами Вольперта, которые конвертируют динамическую энергию любого бокового ветра в дополнительное разрежение, усиливая стабильную тягу из дома наружу.
Перерасход электроэнергии и падение производительности вентиляторов
Владельцы коммерческих помещений сталкиваются с ситуацией, когда мощная канальная сплит-система работает на пределе возможностей, счета за электричество растут, но в рабочих зонах сотрудники жалуются на постоянную духоту.
Ошибки гидравлического расчета сети воздуховодов приводят к смещению рабочей точки центробежного вентилятора в зону неэффективного срыва потока.
Несогласованность динамических сечений заставляет вентилятор преодолевать избыточные динамические перепады. Вместо полезного перемещения массы воздуха электродвигатель тратит киловатты энергии на сжатие и нагрев воздушной пробки в зонах повышенного давления, что ведет к раннему износу подшипников и падению реального расхода на 40–50% от расчетного.
Выбирайте энергоэффективные инверторные установки GREE и KITANO с электронно-коммутируемыми EC-двигателями, которые автоматически подстраивают скорость вращения лопаток под фактическое статическое сопротивление магистрали.
